Mein Falloutradio
Kürzlich ist Fallout 4 erschienen und alle haben angefangen das zu zocken. Weil mein Rechner eh zu schwach dafür ist und ich noch nie Fallout gespielt habe, habe ich einfach mal mit Fallout 3 angefangen. Die Tutorialphase im Vault war ja langweilig. Aber danach war ich gefesselt. Das gesamt Konzept und Design gefällt mir einfach unglaublich gut. Beim spielen wollte ich auch so etwas bauen. So ist die Idee geboren. Und es ist ein portables Radio, mit AUX, Bluetooth, Oscilloskop und Akku entstanden. Dazu eine Bildreihe.
Video
Bildreihe
Das Radio im Urzustand. Leider hat das FM-Radio schon nicht mehr funktioniert.
Der Fernseher ist zwar angegangen aber in Deutschland wird kein Analoges Fernsehsignal mehr gesendet.
Zum ersten mal geöffnet
Zunächst noch Verwunderung, wie ich das überhaupt alles auseinander kriegen soll.
Die beiden Platinen nebeneinander.

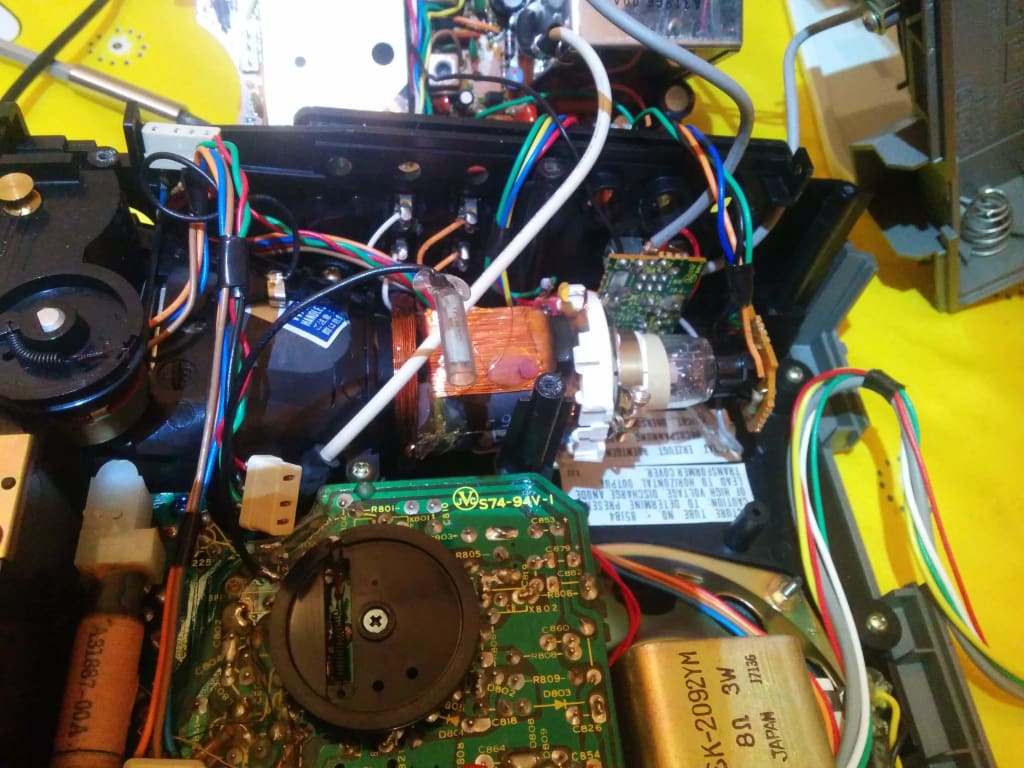

Die Bildröhre, die gehackt werden soll.
Die untere Platine ist nun auch frei.
Versuche mit den Anschlüssen.

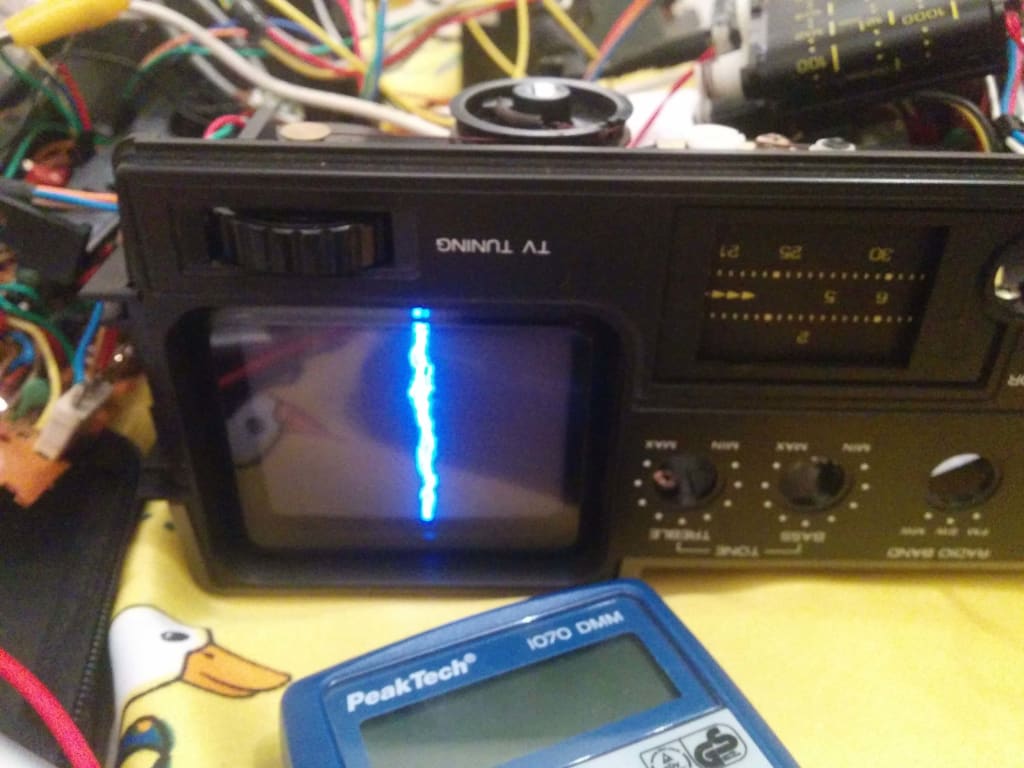

Zunächst ist das Osczilloskopbild noch gedreht. Um das anzupassen werden die Spulen hinten an der Röhre um 90° gedreht.
Ein Kurzschluss killt mir den Verstärker, also muss Platz für einen neuen geschaffen werden.
Neue Verstärkerplatine, teilweise schon verkabelt und mit selbstgebauten teilen, um die Drehregler an die richtigen Stellen zu setzen.
Das Bluetoothmodul mit ausgelagertem Knopf.

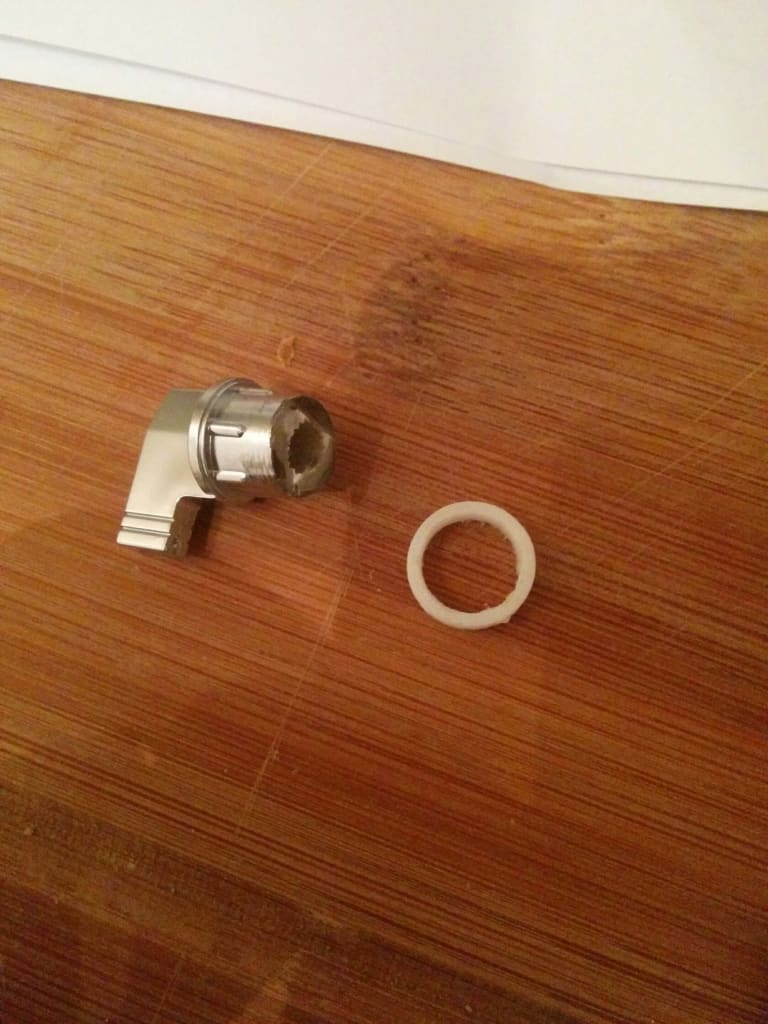

Der ehemaligen Kontrastregler habe ich zurecht gesägt und mit dem 3D-Drucker ein Gegenstück gedruckt, sodass er als Druckknopf für das Bluetoothmodul verwendet werden kann.

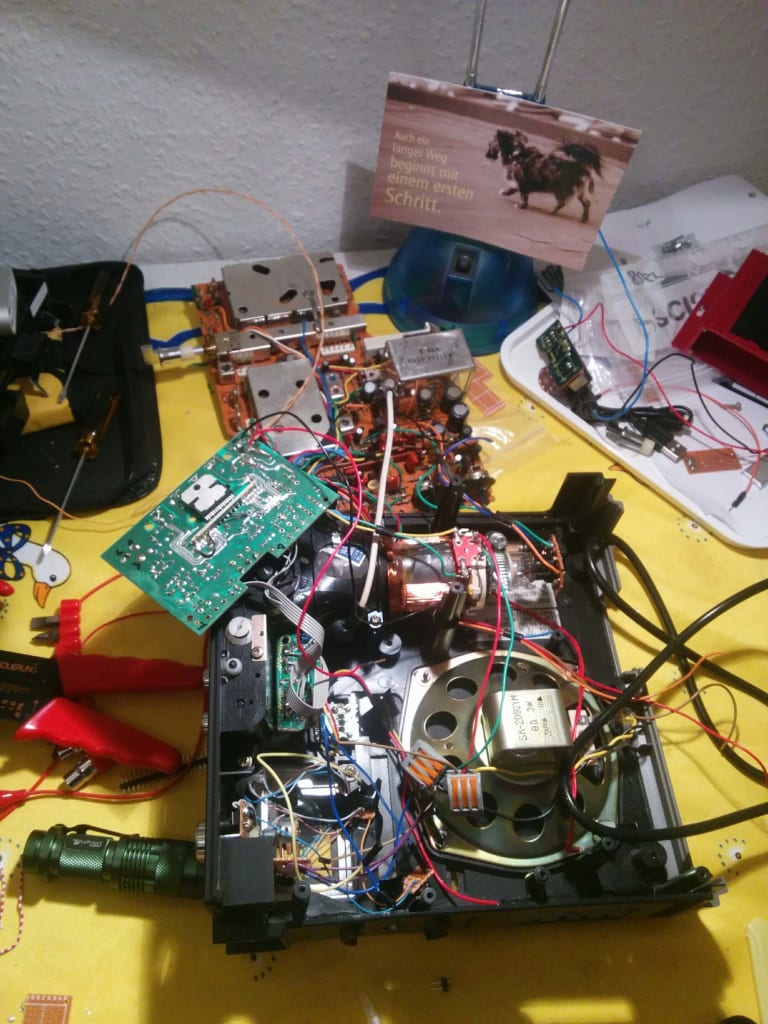

Kabelgewusel. Die machen mir am Ende das zusammenbauen relativ schwer.
Oben rechts ein Blick auf mein gebasteltes ‘Netzteil’.
Letzter Blick, bevor alles zusammengebaut wird.
Macht sich doch ganz schick.
Material
- JVC 3050 – ca. 40€
- Mini Verstärker – ca. 25€
- 2x LM2577 Step Up konverter – ca. 5€
- Xiaomi 16000mAh Powerbank – ca. 30€
- Bluetooth-Empfänger – ca 10€
- unzähliger Kleinkram
Das wirkt jetzt hier alles so, als wäre der Umbau unheimlich einfach gewesen. Tatsächlich gab es aber immer wieder frustrierende Problemchen. Jetzt bin ich aber froh, dass ich nicht aufgegeben habe.
